永不过时的耳模拟器系列
两个改进版本的IEC 60318-4 (711)耳模拟器

高分辨率音频已成为可穿戴音频市场的主要驱动因素。测试设备必须能够处理高频率声音,但同时也要对测试对象产生一个真实的类人耳声载荷——而这些要求到目前为止均无法同时满足。

我公司新推出了基于60318-4标准改良的耳模拟器,这款产品即可同时满足上述要求。这款产品与传感器类似,具有高达10kHz的真实声载荷,同时还具备大幅改进的高频功能。

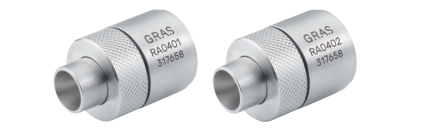

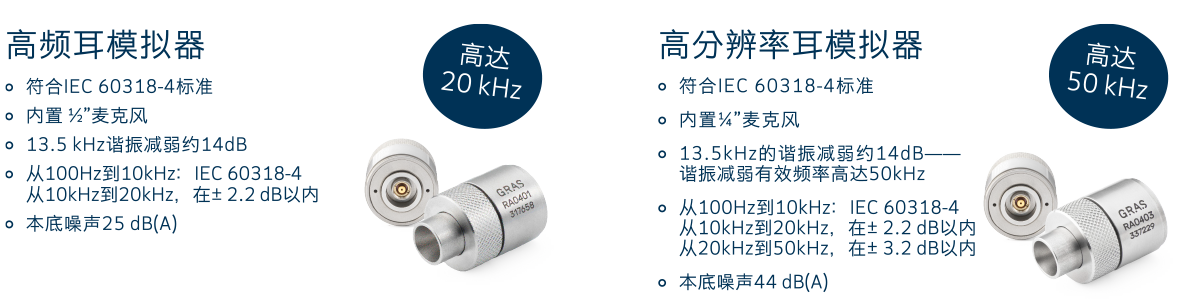

高频耳模拟器

  • RA0401 极化
  • RA0402 预极化 RA0401+402 426x128px

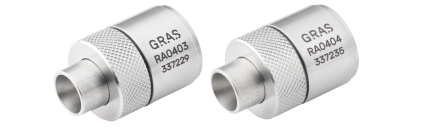

高分辨率耳模拟器

  • RA0403 极化
  • RA0404 预极化 RA0403+404 426x128px

IEC 60318-4 (711)耳模拟器的演化

三十多年来,IEC 60318-4耳模拟器被公认为音频传感器测试的行业标准。不过,由于其在13.5kHz频率下会发生无阻尼谐振,所以不适合用于高频率测试。为此,GRAS推出了两款IEC 60318-4耳模拟器的改良产品。改良后的产品在严格保留原标准产品功能的基础上,还改进了在高频条件下进行测量的能力。

特高频测量用高分辨率音频耳模拟器

首席技术官 Peter Wulf-Andersen
在2019年8月召开的AES
 耳机技术国际研讨会上的报告

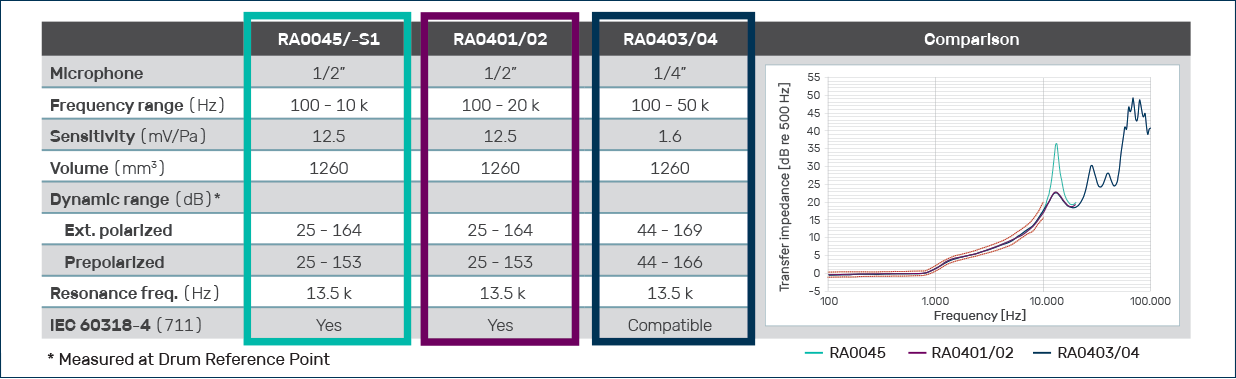

IEC 60318-4 (711) 标准耳模拟器(GRAS RA0045)

RA0045在13.5kHz频率下会产生步进半波谐振,从而有效地将其实用性限制在至少10kHz以下。该款产品采用了一个½" 的麦克风。

The New Normal 500x500px
高频耳模拟器(GRAS RA0401/02)

 RA0401的阻尼系统可减弱13.5 kHz的半波谐振,将有效频率范围扩大到20kHz。该款产品采用了一个½" 的麦克风。


高分辨率耳模拟器(GRAS RA0403/04)

RA0403也有阻尼系统,可减弱10kHz以上的长度相关谐振,但由于使用¼” 麦克风,有效频率范围扩大到了50kHz或更高。


了解优势

我公司新款耳模拟器基于行业标准,并在行业标准的基础上进行了一些重要改进。主要的改进包括:高频功能及更好的可重复性。与我公司人体耳廓产品配套使用,还可提升产品的可拆解性、适用性和密封性等。

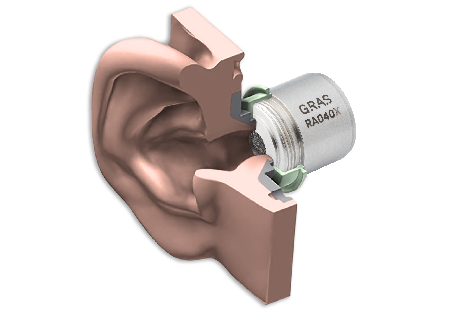

完美搭档…

GRAS人体耳廓

Pinnae_and_Simulator

> 在任何测试装置中,可直接替代60318-4耳模拟器使用

> 失真测量改进

> 可重复性更好

> 高达10kHz的类人耳载荷

> 频率响应范围扩大且稳定

> 符合 IEC 60318-4标准


您在寻找什么样的解决方案?

GRAS提供各种现成的耳机和耳麦测试用声测试装置和耳模拟器套装。总之,所述产品可满足整个开发和生产环节(从早期研发到下线,包括生产线(PL)和质量保证(QA)/质量控制(QC))的所有测试需求。

测试阶段——从研发到下线

FLAG R&D研发

研发测试指早期产品开发阶段(即从设计生产到最后生产)的所有测试。

开发新耳机和耳麦并不仅仅是要解决音效问题,而今还要考虑满足若干复杂的要求:语音识别、噪声消除、无线蓝牙功能、虚拟现实和增强现实等。

此外,还必须能够在几乎任何场景下使用,且样式也要好看。

GRAS针对研发的解决方案覆盖整个开发过程。公司提供各种测试解决方案,包括简单易用的桌面式测试装置(如43AG)、使用头部和躯干模拟器(45BB或45BC)的先进研发测试解决方案,以及生产线测试装置(45CC)。这一装置用于确认是否可生产特定规格的耳机或生产的耳机是否符合特定规格。 了解更多测试类型相关的信息

FLAG PL QA QC生产线(PL)、质量保证(QA)和质量控制(QC)

生产线、质量保证和质量控制测试确保实际生产与目标质量相符且不合格样品不会流入市场。

测试设备必须能够重复用于日常精确测量,以确保耳机和耳麦符合已发布的市场规范要求。

功能越多,测试设置也就越复杂。此外,还要确保测量的质量:多个测试位置的数据一致性和可重复性。

生产线不允许存在故障停机和低产量问题,这也是GRAS与全球领先的耳机耳麦行业公司紧密协作开发生产线和质量保证测试用产品的原因。 了解更多测试类型相关的信息

测试类型

标准测试

测试依据的标准包括IEC 60268、IEC 60318-1、IEC 60318-4和ITU-T Rec P.57等。

设备严格按照耳机测试标准进行测试。这些在实践中经验证和完善的解决方案不适合低噪声测试或频率高于10kHz的测试,这也是我公司提供高频率或低声级测试设备的原因。

低噪测试

GRAS低噪声测试装置和耳模拟器工具可用于测试低于人耳听力阈值的声音。

此类系统是电子电路(如ANC、蓝牙等)耳机测试的理想工具。





高频测试


GRAS高频测试设备基于成熟标准化的耳模拟器,但目前测量的最高频率为20kHz。

即使耳模拟器的性能超越了IEC 60318-4标准定义,仍需注意确保完全符合此类标准要求。







高分辨率测试

GRAS高分辨率设备适用于频率达到50kHz及以上的测量,对于基于麦克风的系统,测量频率可达70kHz。

虽然耳模拟器的性能超越了IEC 60318-4标准定义,仍需注意确保完全符合此类标准要求。

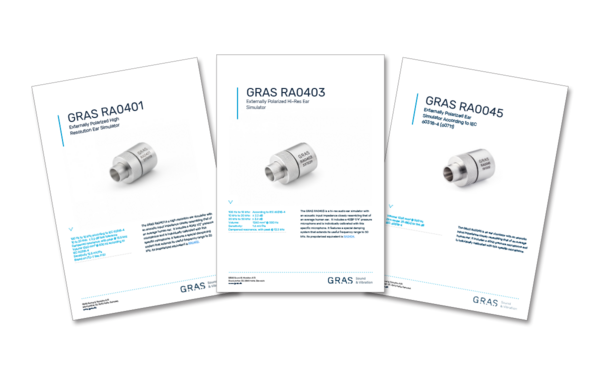

检查规范

RA0403的灵敏度大大低于RA0045和RA0401,因为其采用的1/4"麦克风会产生较高的本底噪声。因此,GRAS RA0403耳模拟器不适用于低声级测量。

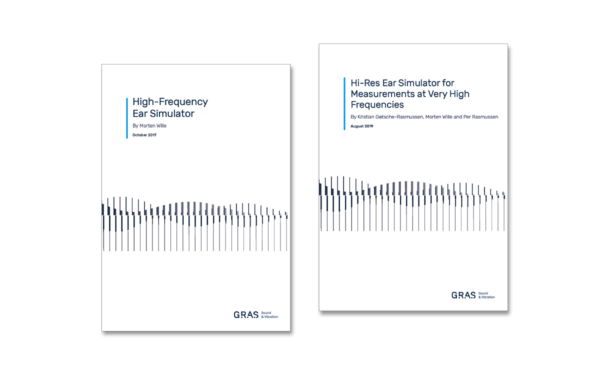

浏览我公司有关耳模拟器的文件

这两份文件将新款RA0403/RA0404 耳模拟器与最初的RA0045耳模拟器和较新的RA0401高频耳模拟器进行了对比,体现了耳模拟器的发展过程,即RA0045 通过人体耳廓扩大音量,RA0401将频率扩展到了20kHz。RA0403适用的频率更高,达到了50kHz,同时可重复性也更高。
