GRAS KB5002 右耳人体测量学耳廓 35 Shore OO

  • 解剖学精准成型的耳甲腔与耳道结构
  • 优化的适配性与测试可重复性
  • 外耳廓具有改进的可折叠性
  • 弹性安装结构设计
  • 它是 KB5001 左耳廓的镜像副本

KB5002 是一款专为配合 45BB/45BC KEMAR 或 43AG 使用的大型右侧人体测量学耳廓,可实现耳机和耳塞的精准且可重复的测试。KB5002 的耳廓和耳道是 KB5001 耳廓的镜像复制;同时保持右侧耳廓基底厚度,使其适合上述 GRAS 测试夹具。它具有解剖学上正确的耳道入口和耳道结构,配备柔软的耳轮设计,为头戴式和入耳式耳机提供完美的密封和插入精度。硬度为 35 Shore OO。

耳廓配备以下配件:

  • 2个 SK6012 拇指螺丝,用于安装在 45BB/45BC KEMAR 或 43AG 上
  • 1x RA0517 套件含 GR1874 固定环
  • 1x YY028 3 mm 内六角扳手

Technology

KB5002 是适用于 KEMAR 的右耳廓,配备人体工学设计的耳甲腔和耳道。该产品采用柔软硅胶材质,硬度为 35 Shore OO。它是 KB5001(左耳)耳廓的镜像复制品。

KB5002 是一款右侧耳廓,采用人体工学设计的耳甲腔和耳道,适用于与 GRAS 45BB 和 45BC KEMAR 配合使用,或与 43AG 测试夹具配合使用。它由硬度为 35 Shore OO 的软硅胶制成。在耳甲腔和耳道的形状及尺寸方面,它与 KB5001 左侧耳廓完全相同。

以下是人工耳廓在实际应用中的示例:

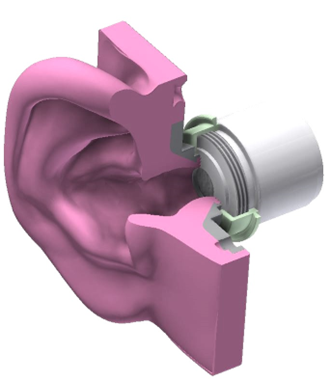

GRAS 人体测量学耳廓安装在 711 型(IEC 60318-4)仿真耳上,使用 RA0517 套件和 GR1874 固定环:

GRAS 人体测量学耳廓安装在 45BB/45BC KEMAR 上,使用 RA0517 套件和拇指螺丝(均随人体测量学耳廓标配):

GRAS 人体测量学耳廓通过 RA0517 套件和拇指螺丝(均随人体测量学耳廓标配)安装在 43AG 测试夹具的脸颊上:





耳廓的外形与标准化的KEMAR耳廓完全相同,但耳甲腔和耳道经过修改,使其与真实人类耳朵的特性高度相似。耳道已被延长,并成为耳廓的组成部分,现在直接与耳模拟器密封。与人类耳朵一样,耳道现在具有第一和第二弯曲,与耳甲腔的接口呈椭圆形。

这种形状使得使用解剖学形状的入耳式换能器(如耳塞式耳机、入耳式听力保护器和入耳式助听器)时,能够实现良好的插入精度和密封效果。控制插入深度非常容易,从而提高了插入的一致性和测量结果的重复性。更好的贴合度和密封性也意味着低频响应得到改善。这将使您能够还原低频响应,并有效测量(主动和被动)衰减。

外耳廓的形状与标准外耳廓相同,但其柔韧性得到了提升,以便更好地模拟人类耳朵在佩戴耳罩式和压耳式耳机时折叠的方式。在测量此类耳机的频率响应时,由于外耳廓的折叠性能得到提升,可以获得更可靠且可重复的测量结果。

耳廓通过螺丝固定在耳模拟器上,而耳模拟器则通过螺丝固定,确保耳廓牢固地固定在位。因此,安装非常稳定,可以反复安装和拆卸被测设备(DUT)而不会影响密封性。
