67HA 1米 CCP 声功率套件

导言

该结构采用便携式设计，以实现高度的选址自由度。这一点，结合其无需工具、数分钟内即可完成的便捷组装，使您能够节省宝贵的消声室使用时间，并提供现场声功率诊断服务。

传声器位置均有清晰标记，便于安装并保持测量的可重复性。

GRAS 67HA-04 1米 CCP 声功率套件，4通道（4个主通道 + 4个次通道），符合 ISO 3746:2011 B1 (ANSI S12.56) 标准，包含：

• 1x 声功率结构
• 4x GRAS 46AE 1/2” CCP 标准传声器套件、线材、支架

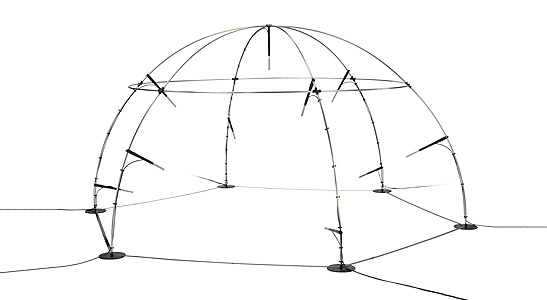

GRAS 67HA-05 1米 CCP 声功率套件，10通道（10个主通道 + 10个次通道），符合 ISO 3744:2010 B2 (ANSI S12.54) 标准，包含：

• 1x 声功率结构
• 10x GRAS 46AE 1/2” CCP 标准传声器组、线材、支架

GRAS 67HA-06 1米 CCP 声功率套件，20通道（20个主通道），符合 ISO 3745:2012 E2 (ANSI S12.55) 标准，包含：

• 1x 声功率结构
• 20x GRAS 46AE 1/2” CCP 标准传声器组、线材、支架

典型应用与用途

根据待测设备 (DUT) 的尺寸及其发出的声级，该声功率（装置）可用于测量从小型个人电子产品到办公设备、IT产品、家用电器、电动工具及小型发动机等各类物品的声功率。唯一的限制是，待测设备 (DUT) 的特征尺寸不得超过测量半径的一半。

设计

该声功率（装置）半径为1米或2米，提供预配置套件，包含4、10或20个传声器组，并有三种版本可选：CCP、LEMO和低噪声LEMO。传声器组可直接连接到所有专业测量系统，并同时支持CCP和7针LEMO输入。如果您的系统平台支持符合 IEEE 1451.4 (TEDS) 标准的智能传感器，系统可以进行设置以识别阵列中每个传声器的属性和位置。

校准

所有附带的传声器组都配有独立的校准图表，包含灵敏度值和频率响应曲线。这些灵敏度值可直接用于您的系统设置。

为频繁进行测量链验证，需要使用参考声源。GRAS 为标准传声器套件提供 114 dB 类型的参考声源，并为低噪声传声器套件提供专用的 94 dB 适配器。根据使用情况和您的内部质量控制要求，我们建议传声器组至少每两年重新校准一次。

性能与质保

GRAS 传声器套件由我们成熟的标准产品组合中的组件制成，所有组件均采用高品质材料和品牌部件，其选择和加工工艺确保了产品的终身稳定性和坚固性。

所有部件均由丹麦工厂内技术娴熟、尽职尽责的操作员在经过验证的洁净室环境中制造和组装。传声器的振膜、本体和独特的保护栅均由高级不锈钢制成，使传声器套件能够抵抗物理损伤以及腐蚀性空气或气体引起的腐蚀。

这一点，加上可确保高度可靠连接的加固镀金传声器端子，使我们能够提供5年质保，涵盖材料和工艺缺陷。线材的保修期为6个月。

可选配置

标配组件：

可选配件：

GRAS Sound & Vibration 保留更改规格和配件的权利，恕不另行通知。
