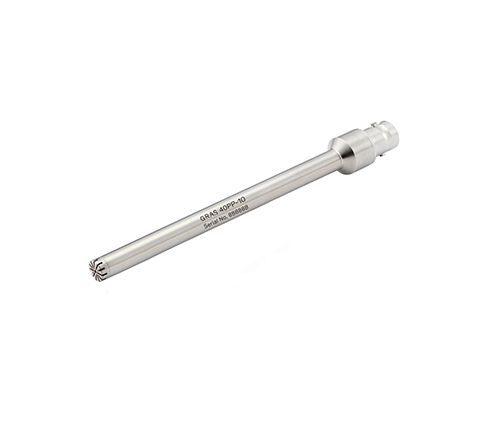

GRAS 40PP-10 CCP 自由声场 QC 传声器

频率范围：10 Hz - 20 kHz
动态范围：33 dB(A) - 128 dB
灵敏度：50 mV/Pa

GRAS 40PP-10 生产线测试传声器是一款坚固耐用、经济高效的传声器，设计用于扬声器和声传感器的生产线测试。它具有高达 20 kHz 的宽频率范围和 33 dB(A) 至 128 dB 的大动态范围。

Technology

典型应用和用途

  • 驱动器、接收器和微型扬声器的生产线测试

  • 阵列配置中的声景记录

  • 多通道测量（分析）

设计

在建立多条生产线时，40PP-10 的成本效益是一个重要的考虑因素。紧密的制造公差为 40PP-10 提供了高度的互换性——这是用于生产线测试装置时的一大优势。

40PP-10 采用坚固耐用的标准 BNC 连接器，确保了易于操作的设置，并支持使用标准 RG58 电缆从传声器一直连接到输入模块。

集成的 CCP（恒流电源）前置放大器需要恒流电源，如带 A-Weighting 滤波器的 GRAS 12AL 1 通道 CCP 电源模块，或任何其他与 CCP 兼容的电源或输入模块。内置 TEDS（传感器电子数据表，符合 IEEE 1451.4 标准）芯片可提供有关传声器的信息，这些信息可由设计用于 TEDS 的系统使用。

传声器校准

使用 GRAS 42AA等 GRAS 活塞式传声器和 ¼ 英寸传声器适配器，校准非常简单。

GRAS 产品在出厂前均经过 GRAS 测试和校准，产品随附个人测试证书。

GRAS Sound & Vibration 不断努力为客户提高产品质量，因此，产品规格和配件可能会有变动。

Specifications

Polarization/Connection
0 V / CCP
Frequency range (±1.5 dB)
Hz
50 to 5 k
Frequency range (±2 dB)
Hz
10 to 20 k
Dynamic range lower limit (microphone thermal noise)
dB(A)
<33
Dynamic range upper limit
dB
128
Set sensitivity @ 250 Hz (±2 dB)
mV/Pa
50
Power supply (Constant Current Power)
mA
2 to 20
Microphone venting
Front
Output impedance
Ω
<50
Temperature range, operation
°C / °F
-10 to 50 / 14 to 122
Temperature range, storage
°C / °F
-20 to 60 / -4 to 140
Influence of axial vibration @1 m/s²
dB re 20 µPa
55
TEDS (IEEE 1451.4)
27 v. 1.0
Connector type
BNC
CE/RoHS compliant/WEEE registered
Yes/Yes/Yes
Weight
g / oz
24 / 0.85



典型频率响应

GRAS Sound & Vibration 保留更改规格和配件的权利，恕不另行通知。

Dimensions



Ordering info

选配

GRAS 12AL 1-Channel CCP Power Module with A-weighting filter
GRAS AL0028 Tripod adapter
GRAS RA0092 Rain-protection Cap for array microphones
GRAS 42AP Intelligent Pistonphone, Class 0
GRAS 42AG Multifunction Sound Calibrator, Class 1
