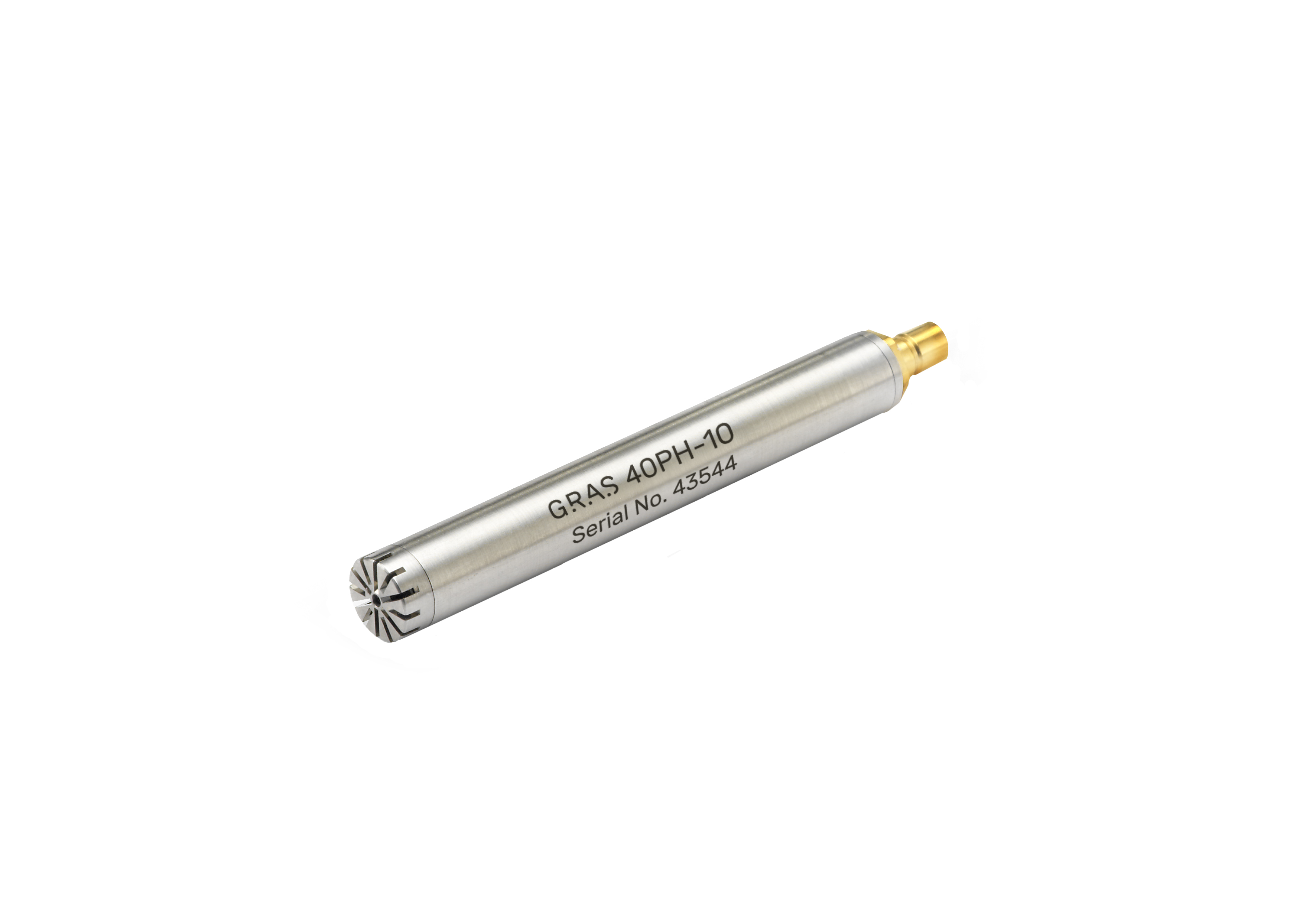

GRAS 40PH-10 CCP 自由场阵列传声器

Freq range: 10 Hz to 20 kHz
Dyn range: 33 dB(A) to 135 dB
Sensitivity: 50 mV/Pa

GRAS 40PH-10 阵列传声器是一种低成本传声器，适用于阵列和矩阵中的通用测量。

Technology

典型应用和用途

  • 多通道测量

  • 声场分析

  • 声功率测量

  • 同时进行空间测量和瞬态测量

设计

阵列传声器设计用于安装在大型或小型阵列上。此类系统通常用于测量和定位噪声源，因此相位匹配对于获得良好的测量精度非常重要。阵列传声器的一个重要特点是传声器的相位匹配。

40PH-10 的有用频率范围很宽，最高可达 20 kHz，动态范围很大，最高可达 135 dB，这是可见削波前的峰值。

它集成了 CCP 前置放大器，内置 TEDS 芯片，可将其作为一个完整的单元进行编程。GRAS 40PH-10 需要恒流电源，如 GRAS 12AL CCP 电源或任何其他兼容 CCP 的电源。

紧密的制造公差加上 TEDS 芯片的优势，使 40PH-10 具有高度的互换性；这是用于多个阵列和矩阵时的一大优势。

40PH-10 成本低廉，这是在设置需要多种并发瞬态和空间数据的测量时需要考虑的关键因素。

使用 GRAS 42AA等 GRAS 活塞式传声器校准 40PH-10 与校准任何其他 GRAS 1/4 英寸传声器一样简单。

所有 GRAS 传声器在出厂前都经过单独检查和校准。每个传声器都随附一张单独的校准表。

Specifications

Polarization/Connection
0 V / CCP
Frequency range (±1.5 dB)
Hz
50 to 5 k
Frequency range (±2 dB)
Hz
10 to 20 k
Dynamic range lower limit (microphone thermal noise)
dB(A)
< 33
Dynamic range upper limit
dB
135
Set sensitivity @ 250 Hz (±2 dB)
mV/Pa
50
Power supply (Constant Current Power)
mA
2 to 20
Microphone venting
Front
Output impedance
Ω
< 50
Temperature range, operation
°C / °F
-10 to 50 / -50 to 122
Temperature range, storage
°C / °F
-20 to 60 / -4 to 140
Influence of axial vibration @1 m/s²
dB re 20 µPa
55
TEDS (IEEE 1451.4)
27 v. 1.0
Connector type
SMB
CE/RoHS compliant/WEEE registered
Yes / Yes / Yes
Weight
g / oz
5.50 / 0.20

Phase Match



50Hz - 100Hz

 ±5˚

100Hz - 3kHz

 ±3˚

3kHz - 5kHz

 ±5˚

5kHz - 10kHz

 ±10˚

频率响应符合 IEC 61672-1 标准

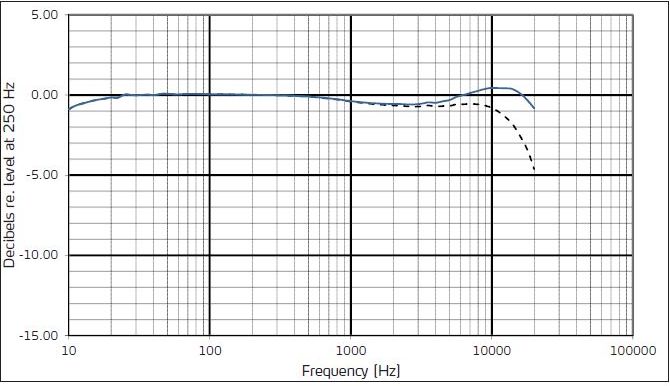

典型频率响应
上部曲线表示 0° 时的自由场响应，下部曲线（虚线）表示压力响应。
GRAS Sound & Vibration 保留更改规格和配件的权利，恕不另行通知。

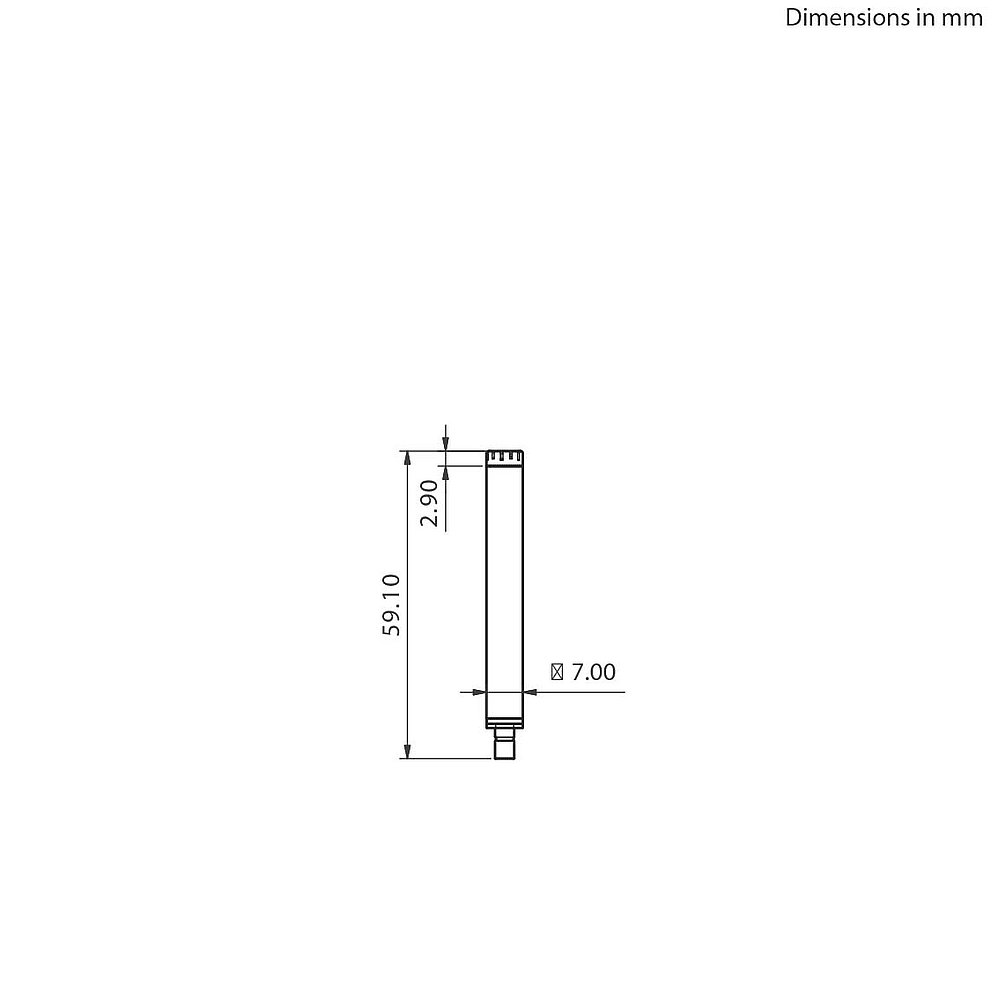

Dimensions

Ordering info

选购项目

GRAS AA0027

3 m SMB - BNC Cable

GRAS 12AL

1-Channel CCP Power Module with A-weighting filter

GRAS PR0002

Array Module

GRAS AM0364

Windscreens (set of 6)

GRAS RA0092

Rain-protection cap

GRAS 42AA

Pistonphone, Class 1

GRAS 42AG

Multifunction Sound Calibrator, Class 1
