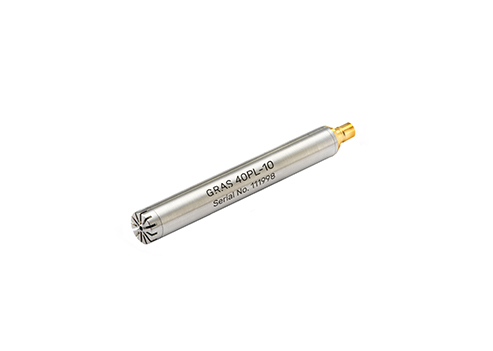

GRAS 40PL-10 CCP 自由场阵列传声器，高压型

频率范围：10 Hz - 20 kHz
动态范围：33 dB(A) - 142 dB
灵敏度：9 mV/Pa

GRAS 40PL-10 阵列传声器是一款适用于阵列和矩阵中通用测量任务的低成本传声器。它具有宽广的有用频率范围，最高可达 20 kHz，以及宽广的动态范围，最高可达 147 dB。

Technology

典型应用与用途

  • 多通道测量

  • 声场分析

  • 声功率测量

  • 并行空间和瞬态测量

设计

阵列传声器设计用于安装在大型或小型阵列上。此类系统通常用于测量和定位噪声源，此时相位匹配对于获得测量的高精度至关重要。阵列传声器的一个重要特性是传声器之间具有相位匹配。

40PL-10 的动态范围为 33 dB(A) 至 147 dB 峰值，上限为可见失真前的峰值。

40PL-10 配备集成式 CCP 前置放大器，并内置 TEDS 芯片，可作为完整单元进行编程。GRAS 40PL-10 需要恒流电源供应，例如 GRAS 12AL CCP 电源供应器，或任何其他兼容 CCP 的电源供应器。

严格的制造公差结合 TEDS 芯片的优势，使 GRAS 40PL-10 具备了极高的互换性；这一特性在形成阵列和矩阵时使用多个传感器时尤为重要。

GRAS 40PL-10 的低成本是进行需要同时采集大量瞬态和空间数据的测量时的重要考虑因素。

使用 GRAS 校准器（推荐使用 GRAS 42AP）对 GRAS 40PL-10 进行校准，与校准其他 GRAS 1/4 英寸传声器一样简单。

所有 GRAS 传声器在出厂前均经过单独检测和校准。每个传声器均附带一份单独的校准图表。

Specifications

Polarization/Connection
0 V / CCP
Frequency range (±1.5 dB)
Hz
50 to 5 k
Frequency range (±2 dB)
Hz
10 to 20 k
Dynamic range lower limit (microphone thermal noise)
dB(A)
< 33
Dynamic range upper limit
dB
142
Set sensitivity @ 250 Hz (±2 dB)
mV/Pa
9
Power supply (Constant Current Power)
mA
2 to 20
Microphone venting
Front
Output impedance
Ω
< 50
Temperature range, operation
°C / °F
-10 to 50 / -50 to 122
Temperature range, storage
°C / °F
-20 to 60 / -4 to 140
Influence of axial vibration @1 m/s²
dB re 20 µPa
55
TEDS (IEEE 1451.4)
27 v. 1.0
Connector type
SMB
CE/RoHS compliant/WEEE registered
Yes / Yes / Yes
Weight
g / oz
5.5 / 0.2

Phase Match



50Hz - 100Hz

 ±5˚

100Hz - 3kHz

 ±3˚

3kHz - 5kHz

 ±5˚

5kHz - 10kHz

 ±10˚



Frequency response

Typical frequency response

        Free-field response

--- Pressure response



GRAS Sound & Vibration 保留更改规格和配件的权利，恕不另行通知。

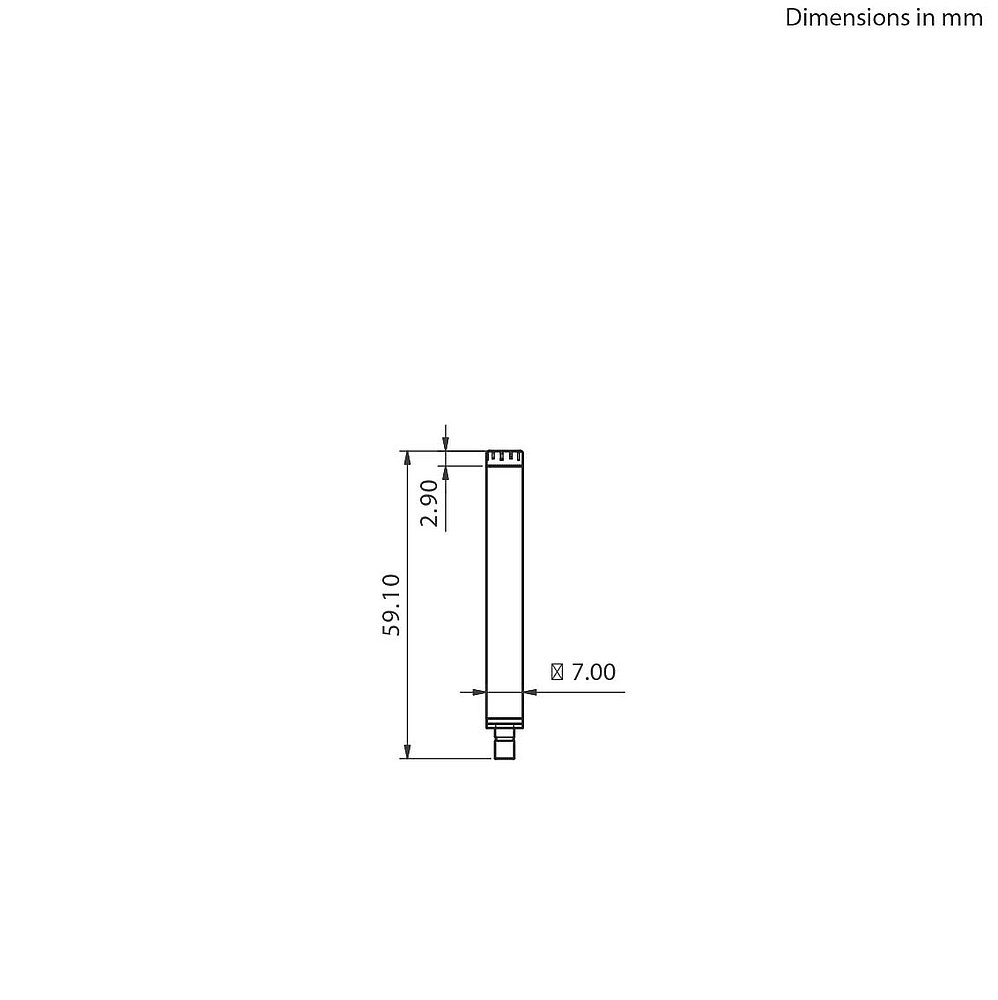

Dimensions

Ordering info

选配

GRAS AA0027

3 m SMB - BNC Cable

GRAS 12AL

1-Channel CCP Power Module with A-weighting filter

GRAS PR0002

Array Module

GRAS AM0364

Windscreens (set of 6)

GRAS RA0092

Rain-protection cap

GRAS 42AA

Pistonphone

GRAS 42AG

Multifunction Sound Calibrator, Class 1

GRAS Sound & Vibration 保留更改规格和配件的权利，恕不另行通知。
