GRAS 40PS-1 CCP 表面传声器
频率范围：10 Hz - 12 kHz
动态范围：27 dB(A) - 145 dB
灵敏度：15 mV/Pa

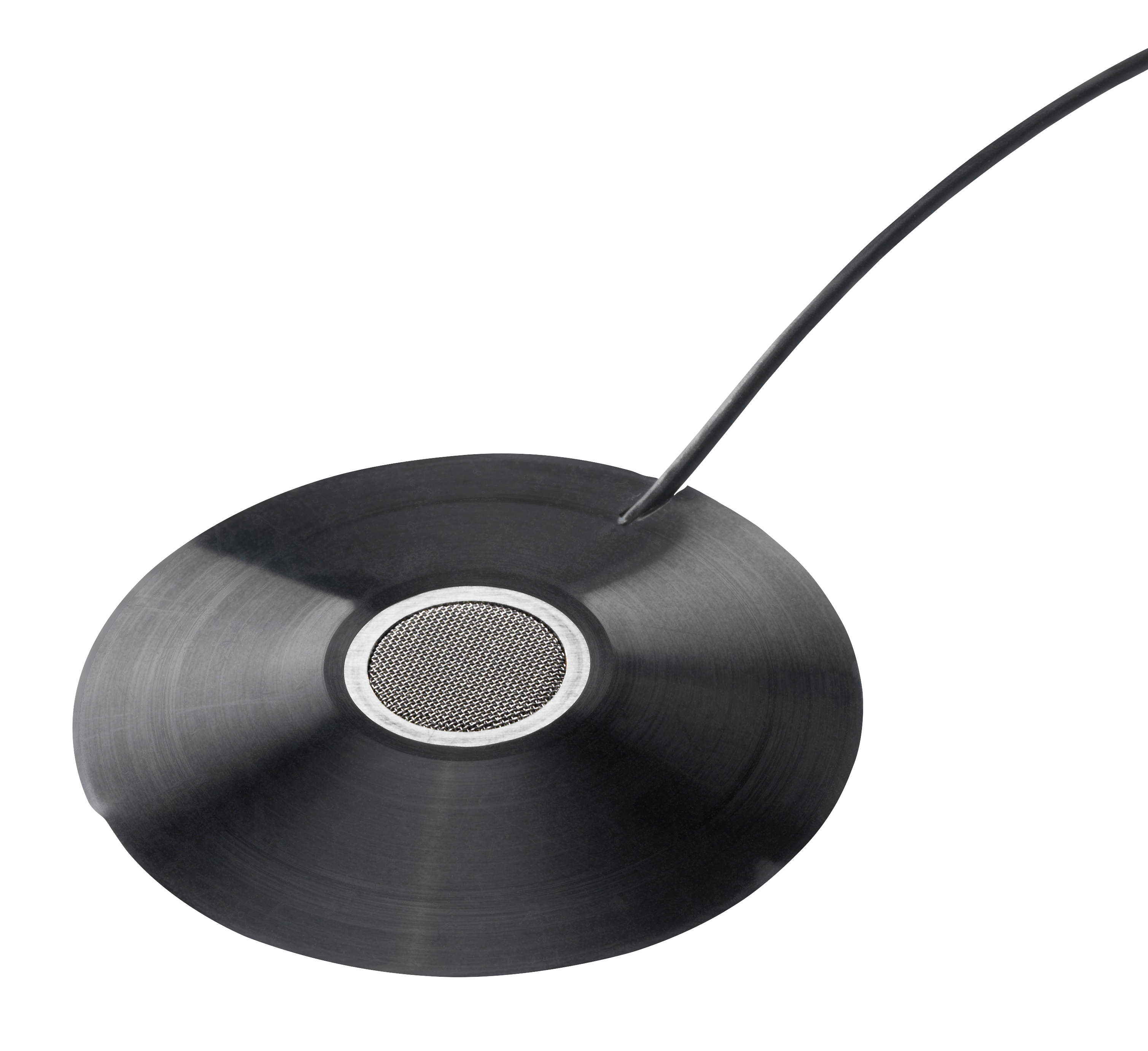

GRAS 表面传声器 40PS-1 是一种小尺寸、轻便的表面传声器，适用于暴露在气流中的平面和曲面的通用测量。
Technology
典型应用与使用
航空声学
风洞应用
大型阵列
设计
GRAS 40PS-1 是一款超薄轻量化表面传声器，专为航空航天声学、风洞应用及大型阵列中的平面与曲面测量而设计，适用于多种通用测试场景。
其频率范围为 10 Hz - 12 kHz，动态范围为 27 dBA - 145 dB。
它配备了一个集成的 CCP 前置放大器，支持 TEDS（可调式电子数据存储），符合 IEEE 1451.4 标准，用于远程识别和读取校准灵敏度。
它需要一个恒流电源，例如带 A计权滤波器的 GRAS 12AL 1通道 CCP 电源模块，或任何其他兼容的恒流电源。
压力平衡是通过传声器前部靠近振膜一侧设置的均压孔实现的。这使得该传声器适用于静压变化迅速的环境，例如飞机或在山地地区行驶的公路车辆。
40PS-1 配备了一根长度为 1.5 米的同轴电缆，并配有 Microdot 接口。随附一个 BNC 适配器。该设备配备了一个柔软的可拆卸硅橡胶护罩和粘合式安装垫片。由于其轻便的特性，它对薄板结构的附加重量影响非常小。
该表面传声器搭配任意一款 GRAS 支架使用时，整体高度不超过 3 毫米。
安装方法
根据环境风速的不同，可采用多种方式将表面传声器固定于安装位置。
无风环境下，仅需使用双面胶垫（可按传声器尺寸裁剪）固定传声器即可。在低风速环境下，例如在汽车侧面，需安装整流罩。在中等风速环境下，例如在风洞中，使用单面胶带。在高风速环境下，例如在低速试验飞机的机身上，使用铝制整流罩/安装板和四颗螺丝。
活塞发声器校准
GRAS 40PS-1 可通过 GRAS 活塞发声器配合 RA0145 校准适配器轻松完成校准。
单独校准
所有 GRAS 表面传声器在出厂前均经过单独检测和校准。
每个传声器均附带一份单独的校准图表，其中还包含该传声器单独的压力频率响应曲线。
Specifications

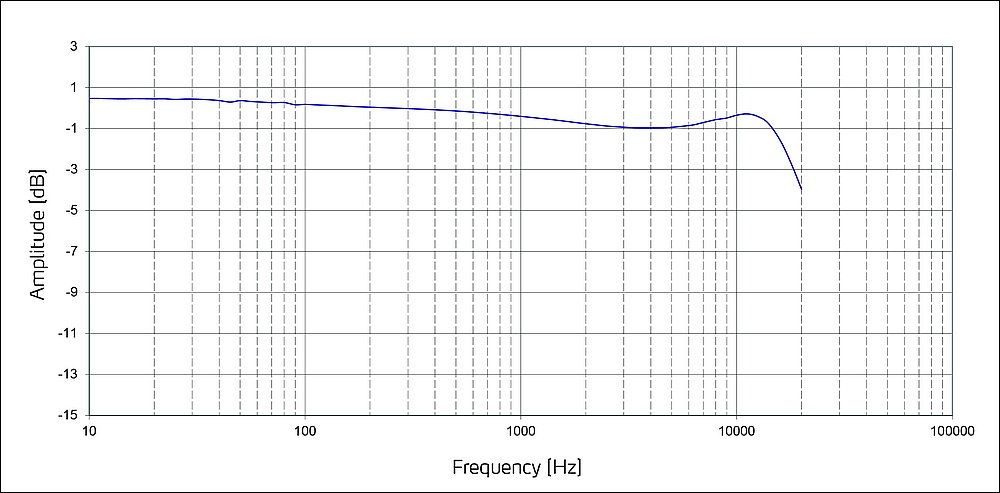

典型的压力频率响应
GRAS Sound & Vibration 保留更改规格和配件的权利，恕不另行通知。

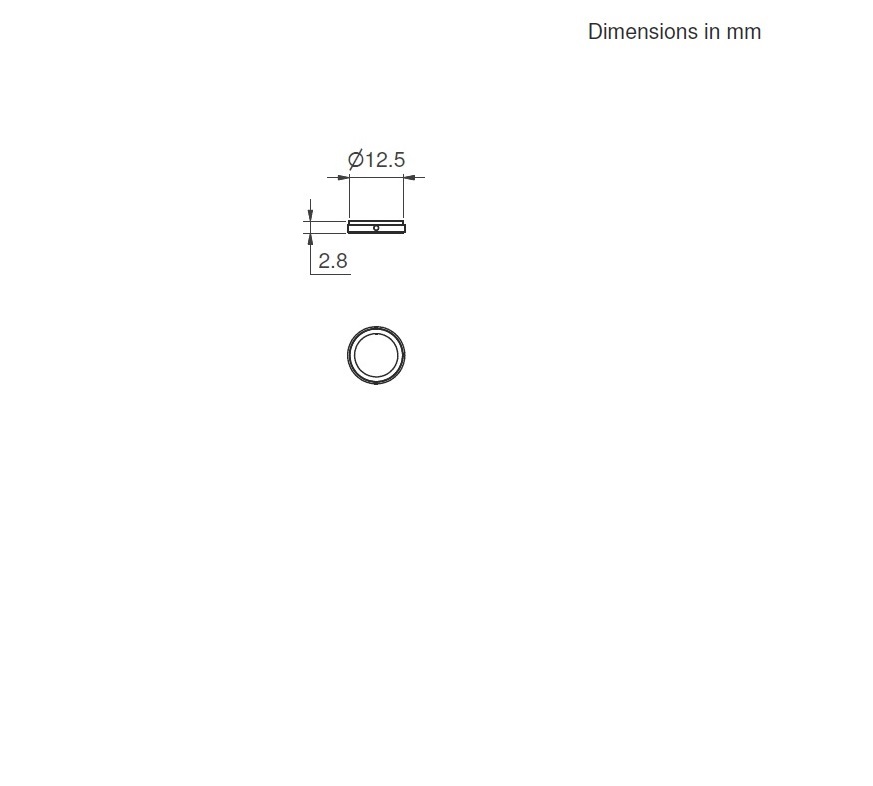

Dimensions
Ordering info
标配
GRAS GR0815 | Silicon rubber fairing |
GRAS GR0933 | Top adhesive pad 0.5 mm (pre-cut, single-sided) |
GRAS GR0934 | Base adhesive pad 0.13 mm (pre-cut, double sided) |
GRAS MI0031 | Cleaning tissue |
GRAS AE0046 | Adapter BNC male to Microdot female |
选配
| GRAS 12AL | 1-Channel CCP Power Module with A-weighting filter |
| GRAS 12AQ | 2-Channel Universal Power Module with signal conditioning and PC interface |
| GRAS 42AP | Intelligent Pistonphone, Class 0 |
| GRAS 42AA | Pistonphone, Class 1 |
GRAS RA0147 | Aluminum fairing/mounting plate |
GRAS RA0145 | Calibration Adapter |
GRAS Sound & Vibration 保留更改规格和配件的权利，恕不另行通知。
