GRAS 12AA 双通道电源模块，带增益和滤波器

Connection:Traditional 200 V
Channel(s): 2

GRAS 12AA 电源模块是用于电容式传声器前置放大器的双通道电源，适用于实验室及现场环境下的常规声学测量与声强测量。

Technology

典型应用

  • 建筑声学测量

  • 声传递测量

  • 声强测量

设计

它具有以下信号调节设置：

  • 线性响应

  • A 计权

  • 高通滤波

无论选择哪一个，都会应用于两个通道。

GRAS 12AA 可由内置标准电池或外部直流电源（12 V-18 V）（如电源/线路适配器）供电。它内置在坚固的阳极氧化铝箱体中。安装在前置放大器上的传声器的极化电压，对于预极化传声器可设置为 0 V，对于外部极化传声器可设置为 200 V。前置放大器的电源电压可设置为 120 V（最大动态范围）或 28 V（最小功耗）。使用全新的标准碱性电池，GRAS 12AA 可以工作长达 10 小时。电池电量计可显示电池的状态。

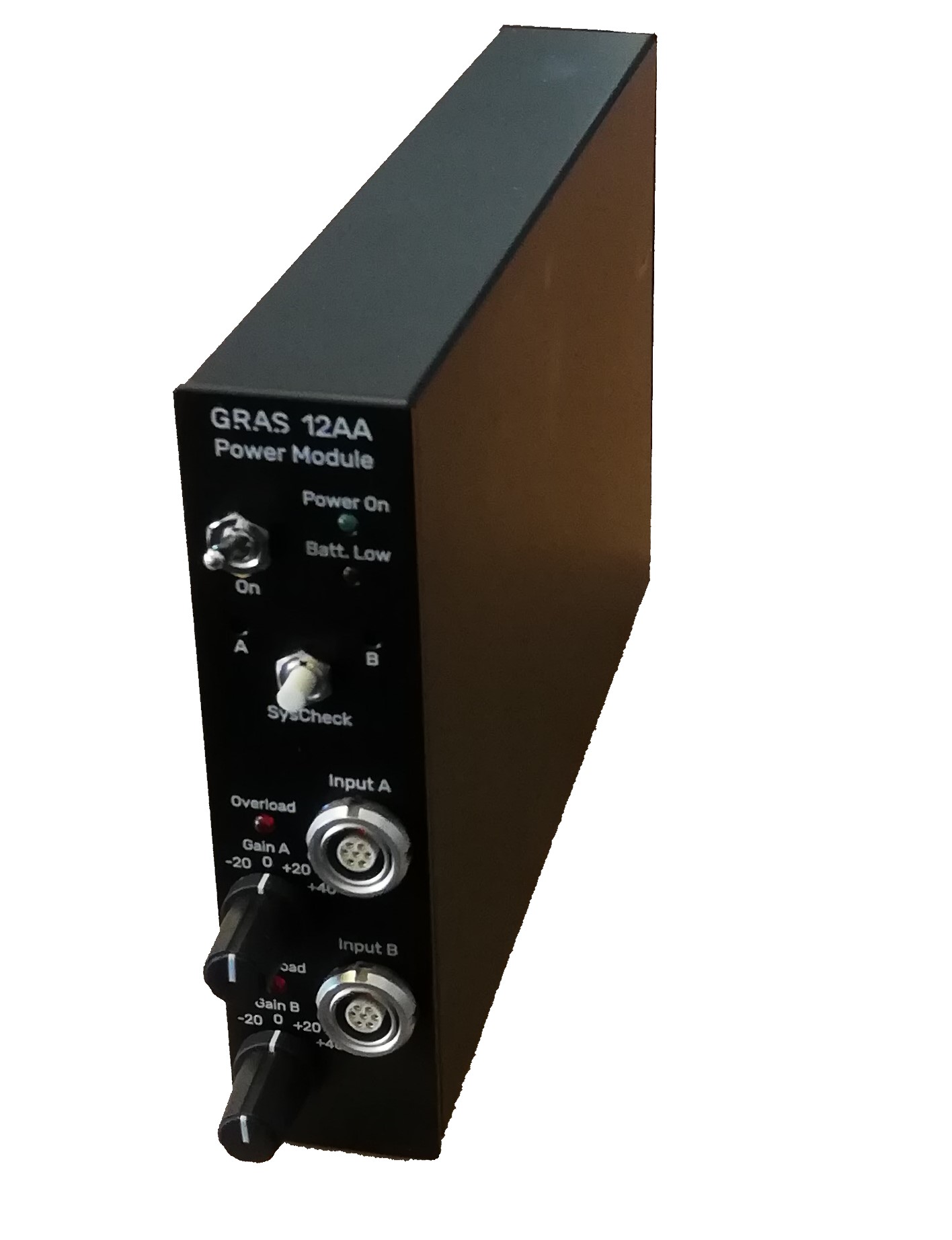

该设备前端面板配置 2个 7 针 LEMO 输入接口 (A 和 B) ，专为 GRAS 传声器前置放大器（如26AB、26AC、26AJ 及 26AK 系列）设计，同时兼容其他品牌同类传声器前置放大器。

该设备配备两个标准 BNC 输出接口（A通道与B通道，位于后面板），各通道均设有过载指示灯。每个通道的增益可独立调节，调节范围为-20 dB至+40 dB，步进值20 dB。

标准A计权滤波器符合IEC 60651标准（0型声级计规范）。高通滤波器采用三阶巴特沃斯设计，截止频率20 Hz（-1 dB衰减点），可有效抑制传声器风噪等低频干扰信号。

在进行需要极高相位匹配精度的声强测量时，用户可选择"直接输出"模式，将前置放大器信号直接耦合至12AA的输出端。此模式下，各通道前置放大器输出信号均完全未经任何调理处理。

12AA的机箱是标准 19 英寸机架的 1/12；这意味着使用 AK0040 机架安装系统，最多可在标准 19 英寸机架上安装 12 个电源模块。

保修

所有GRAS产品均采用优质材料制造，确保产品具有卓越的长期稳定性和耐久性。12AA 提供 2 年保修，但因使用不当导致的损坏不在保修范围内。

服务与维修

所有维修均在位于丹麦的 GRAS 国际支持中心进行。我们的支持中心配备了最新的测试设备，并拥有技术精湛的专业工程师。根据要求，我们会按照固定的维修类别进行成本估算。在质保期内的产品送修时，如非人为操作不当或违反保修条款导致的损坏，将享受免费维修服务。

Specifications

CONDITIONING
.
Frequency range (±1 dB)
Hz
3.5 to 200 k
Frequency range (±3 dB)
Hz
2 to 250 k
Output channel(s)
2
Output impedance
Ω
30
Direct coupling input to output
Yes
Inherent noise, LIN (20 Hz to 20 kHz), grounded input
µVrms
<1.6
Inherent noise, A-weighted, (20 Hz to 20 kHz), grounded input
µVrms
<1
Inherent noise, A-weighted with dummy preamplifier (20 Hz to 20 kHz),
µVrms
<3.2
Inherent noise, LIN with dummy micophone (20 Hz to 20 kHz)
µVrms
<5.7
Gain settings, 20 dB steps
dB
-20 to +40
Gain error
dB
< 0.2
A-weighting filter according to
IEC 60651 Type 0
High-pass filter
3-pole Butterworth, -1 dB @ 20 Hz
Linear mode
Yes
SysCheck level @ 1 kHz
Vrms
1
Type
Traditional power supply (LEMO)
Input channel(s), traditional power supply
2
Channel separation (20 Hz to 20 kHz)
dB
>65
Preamplifier supply
V
28 / 120
Polarization voltage
V
0 / 200
Overload indication
Yes
PC controlable
No
External filter option
No
Power amplifier overload detection
No
POWER SUPPLY
.
Power supply, battery
10 x LR6 (AA)
Power supply, external
Vdc
12 to 18
Power consumption
mA
160 to 190
Battery life, 28 V preamp. supply
h
10
Battery life, 120 V preamp. supply
h
8
Battery low indication
Yes
Fuse
mA
315
Temperature range, operation
°C / °F
-10 to +50 / 14 to 122
Weight
g / oz
810 / 28,572

GRAS Sound & Vibration 保留更改规格和配件的权利，恕不另行通知。

Ordering info

标配

GRAS EL0001

 10 x LR6 (AA) alkaline cells
标配一个电源适配器 (根据订单所在国而定)
GRAS AB0002 Power supply 230 VAC to 15 VDC. EU-connector
GRAS AB0006 Power supply 230 VAC to 15 VDC. UK-connector
GRAS AB0003 Power supply 120 VAC to 15 VDC. USA-connector

选配

GRAS AK0040

19-inch Rack-mounting System
12AA-S20 12AA 电源模块（不包括电源适配器）
