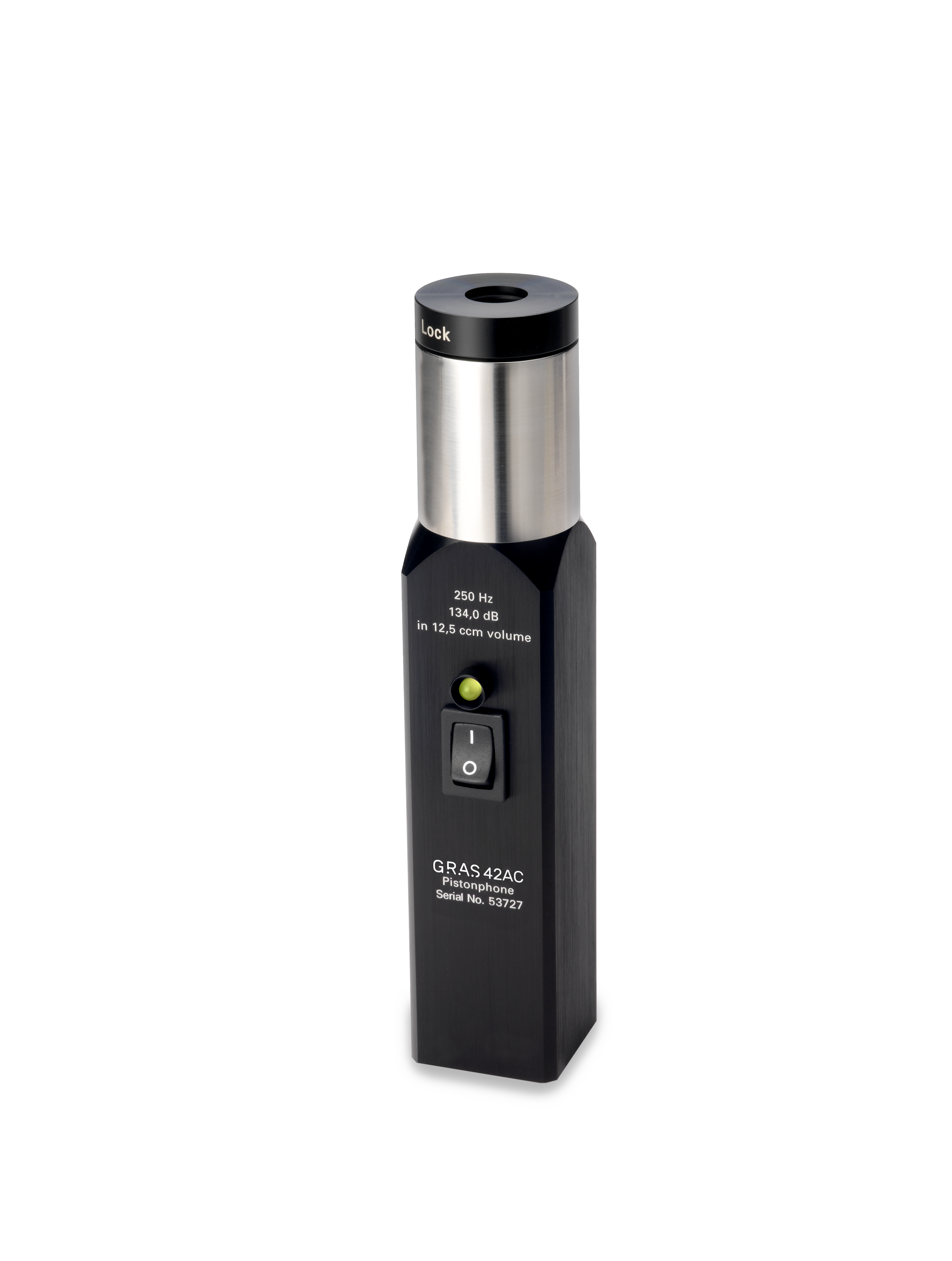

GRAS 42AC 活塞发声器, 高压, 1级

典型应用与用途

• 参考声源
• 精密传声器校准
• 传声器比较

设计

当传声器放置在活塞发声器的耦合腔中时，其校准电平为：

• 134 dB re. 20 μPa
• 125.4 dBA re. 20 μPa (施加 A 计权后)

在 101.3 kPa 的环境静压下，无需应用任何额外的修正因子。

42AC 是一款极其稳定的实验室标准声源，也可用于现场校准——即使在恶劣的环境条件下，它也能保持其高精度。当使用 ZC0003K 气压计（标配）进行修正时，42AC 符合 IEC 942 (1988) 标准中声校准器 1 级的所有要求。42AC 交付时附带一个 ½″ 耦合腔 (RA0048)，用于直接校准 ½″ 传声器。42AC-S2 是 42AC 的一个版本，交付时附带一个 1″ 耦合腔 (RA0023)，用于直接校准 1″ 传声器。

该活塞发声器的工作原理是，通过一个具有正弦轮廓的精密加工凸轮来驱动四个活塞进行往复运动。凸轮的转速通过一个反馈回路中的转速计信号来控制在 0.5% 以内。

42AC 在 ON/OFF 开关上方设有一个双色 LED，用于指示电池状况和稳定运行状态。当活塞发声器正常工作时，LED 呈绿色，表示凸轮速度已正确锁定以产生 250 Hz 的频率。如果在活塞发声器开启时 LED 呈红色，则表示速度不正确，很可能是由于电池电量不足。

操作步骤非常简单：只需将传声器装入活塞发声器的耦合腔并打开开关即可。活塞发声器此时将在传声器的振膜上产生一个恒定的声压级。

42AC 活塞发声器兼容 GRAS 的 ½″、¼″ 和 ⅛″ 传声器，以及所有其他具有相同标准直径的传声器。套件中包含用于校准 ¼″ 和 ⅛″ 传声器的适配器。如适用，也可选用 RA0023 耦合腔来校准 1″ 传声器。

每台活塞发声器在出厂时都经过校准，精度为 ±0.14 dB re. 20 μPa，并附有独立的校准证书，注明了确切的数值和测试条件。在参考条件下，其精确值被调整为 134 dB，误差在 ±0.05 dB 以内。由于活塞发声器的输出电平取决于环境静压，42AC 交付时附带一个气压计，其印刷刻度上直接显示了需要对活塞发声器的输出电平进行加减的修正值。在给定海拔高度，气压修正值很少会变化超过 ±0.2 dB。

我们提供用于 GRAS 41AL 环境传声器和 41AM、41CN 户外传声器系统的适配器，可与装配了 RA0023 1″ 传声器耦合腔的 42AC 活塞发声器配合使用。我们还提供一款用于 ½″ 传声器的双端口高压校准耦合腔 (RA0042)，可用于与参考传声器进行比较校准。该耦合腔也可用于在 250 Hz 下测量声强系统的 P-I（压力-强度）指数。

此外，还提供八爪鱼式耦合腔，可用于同时校准多达8个传声器。

标配

选配

GRAS Sound & Vibration 保留更改规格和配件的权利，恕不另行通知。
