GRAS 45BC KEMAR 带人工嘴的头和躯干模拟器，未配置版

导言

KEMAR 头和躯干模拟器由 Knowles 于 1972 年推出，并迅速成为助听器制造商和听力学研究家的行业标准（请访问 KEMAR.us 阅读全文）。GRAS KEMAR 的尺寸和声学特性与 1972 年推出的原版 KEMAR 相同，100% 向后兼容。

根据 IEC 60318-4 或低底噪标准，KEMAR 安装有人工耳廓、耳道延长器和仿真耳，可近似模拟人耳的声学特性。配备人工嘴的 KEMAR 还能模拟人的口腔特性，因此可用于测试同时包含传声器和扬声器的通信设备。带人工嘴的 45BC KEMAR 与不带人工嘴的 45BB KEMAR 具有相同的声学特性，只是由于 45BC KEMAR 的人工嘴微张而略有不同。

45BC KEMAR 符合 IEC：60318-7 和 ANSI：S3.36、S3.25 规定的国际标准，并以 ITU-T P 58 为基础。

45BB KEMAR 与之相同，但没有人工嘴。 点此了解更多有关 45BB KEMAR 的更多信息。

设计

人体测量学的头和躯干模拟器

KEMAR 与市售的标准头和躯干模拟器 (HATS) 的主要区别在于，KEMAR 是建立在对普通人体进行大量统计研究的基础上的，这意味着 KEMAR 具有与普通人相同的声学特性，包括明显的面部特征。因此，无论是在近场还是远场，它都能提供与中位数人体头和躯干周围类似的声学衍射。由于其人体测量形状，它比任何其他人体模型都更加逼真。KEMAR 是唯一可改变耳肩比的人体模型，可模拟男性和女性的中值。

人工嘴

内置的人工嘴可模拟人头周围的近场和远场声场。它基于 ITU-T Rec. P.58. 在口腔参考点（MRP），距唇平面 25 毫米处，人工嘴可均衡产生 100 Hz 至 10 kHz 的信号，最低电平为 100 dB re. 20 μPa。内部放大器提供 10 dB 放大。如果关闭，它将被旁路。

仿真耳

IEC 60318-4 仿真耳

符合 IEC 60318-4 标准的 GRAS 仿真耳是一种输入阻抗与人耳阻抗高度相似的耳模拟器。它符合 IEC 60318-4:2007 “用于测量通过耳塞与耳朵耦合的耳机测量用闭塞耳模拟器 "的要求。ITU-T P. 57 (08/96) “P 系列：电话传输质量，客观测量仪器：人工耳"。它包含许多经过精心设计的音量，通过定义明确、精确调谐的电阻槽连接起来。它的输入阻抗与人耳的输入阻抗相似，能够以近乎真实的方式对待测设备施加负载。它有两种型号：

外极化仿真耳 RA0045 配有 GRAS 40AG ½” 外极化压力传声器。它需要传统的 200 V 极化电压。通过 7-pin LEMO 连接。

预极化仿真耳 RA0045-S1   配有 GRAS 40AO ½” 预极化压力传声器。它需要 CCP 电源。通过 BNC 线缆连接。

两者都附有耦合器-传声器组合的单独校准表。

43BB 低底噪仿真耳系统

43BB 低底噪仿真耳系统以标准化的 IEC 60318-4 (711) 耳模拟器为基础，但内置传声器为 40AH 低底噪传声器，它特别降低了本底噪声，以实现较大的动态范围。

它的本底噪声非常低，低于 10.5 dB(A)，可以测量低于或接近人类听力阈值的声级。相比之下，配备 GRAS 40AG 1/2" 传声器的标准 IEC 60318-4 (711) 仿真耳的本底噪声为 24.2 dB(A)。

更多 43BB的信息，点此了解。

高频和高分辨率仿真耳

标准的 IEC 60318-4 仿真耳在 13.5 kHz 处有显著共振峰，因此很难在 8-10 kHz 以上频段使用。因此，我们开发了两个符合 IEC 60318-4 标准/兼容的版本，并配备了共振阻尼特性。

符合 IEC 60318-4 标准的高频版本将有效频率范围扩展至 20 kHz。它有两个版本： 外极化仿真耳 RA0401 配有 GRAS 40AG ½" 外极化压力传声器。它需要传统的 200 V 极化电压。连接方式为 7-pin LEMO，预极化仿真耳 RA0402 配有 GRAS 40AO ½" 预极化压力传声器。它需要 CCP 电源。通过 BNC 电缆连接。

与 IEC 60318-4 兼容的高分辨率版本将有用的频率范围扩展到 50 kHz。它有两个版本： 外极化仿真耳 RA0403 配有 GRAS GRAS 40BP 1/4" 外极化压力传声器。它需要传统的 200 V 极化电压。通过 7-pin LEMO 连接，预极化仿真耳 RA0404 配有 GRAS GRAS 40BD 1/4" 预极化压力传声器。它需要 CCP 电源。通过 BNC 电缆连接。

耳廓--标准化或人体测量法

标准化耳廓

KEMAR 提供十二种（六对）不同类型的标准化耳廓。它们有两种尺寸（标准型和小型）、普通型或柔软型（普通型：55 Shore OO (IEC 60959) 和柔软型：35 Shore OO），以及 VA 型（55 Shore OO 或 35 Shore OO）。它们的设计便于推入 KEMAR 云台两侧的耳部凹槽。

人体测量学耳廓

除标准耳廓外，还提供用于 KEMAR 的人体测量学耳廓。它们具有符合解剖学原理的耳廓入口和耳道，并带有正确的软耳螺旋，可为耳机和耳麦提供完美的密封性和插入精度，并在测试耳罩和环耳式耳机时提高可折叠性。硬度为 35 Shore OO。

点击此处，了解更多关于人体测量学耳廓的信息。

耳道延长

GRAS 耳道延长器由钢或聚甲醛（POM）制成，在测试耳蜗中的设备或压迫耳廓的设备（如电话听筒和耳机）时不会变形。这确保了与 IEC 60318-4 仿真耳的最终接口，从而实现了高度的可重复性。测试双耳助听器时，必须使用由 POM 制成的耳道扩展器。

*为了达到不干扰头内射频通信的理想效果，KEMAR 还必须安装塑料耳托板。这是 GRAS RA0251 双耳助听器测试改装套件的一部分。该套件还包括 RA0249 和 RA0250 耳道延长件。

耳道延长器与标准耳廓一起使用。人体测量学耳廓直接密封在仿真耳上。

忠于传统，但又有所改进

目前的 KEMAR 与初代 KEMAR 具有相同的尺寸和声学特性，但 GRAS 对其进行了进一步开发，以满足业界对真实测量的需求。如今，在诞生 40 多年后，KEMAR 可以测试任何同时包含扬声器和传声器的设备，以及进行产品声音和音乐的双耳录音。

在 GRAS，我们在保护 KEMAR 传统的同时，也在不断扩大其特性和功能范围，以实现新的应用和用途——但这并不影响 KEMAR 的原始形式。

2013 年，KEMAR 经历了一次重大革新，在制造质量、用户友好性和可配置性方面都有重大改进。KEMAR 以前的玻璃纤维结构已更新为塑料复合材料，从而提供了更加方便用户使用和坚固耐用的结构。与此同时，还进行了许多其他改进，使 KEMAR 更易于配置、校准和维护。

易用性

KEMAR 在用户友好性方面的改进包括：

• 只需按下按钮并抬起头盖，就能轻松进入 KEMAR 的头部内部。

• 传感器通过一个简单的卡扣装置进行安装和拆卸。

• 标准耳廓是从外部按压安装的。而人体测量耳廓除了推入式安装外，还通过两个螺钉从内部固定。

• KEMAR 颈部的刻度显示头部角度，可进行重复测量。

在大多数情况下，无需拆卸仿真耳即可从外部进行校准。不过，对于某些配置（如传声器和人体测量学耳廓），校准前必须拆卸传感器。

只需按下按钮并抬起头盖，就能轻松进入 KEMAR 的头部内部。

颈部安装只需简单的推入式安装。

传感器通过一个简单的卡入式装置进行安装和拆卸。

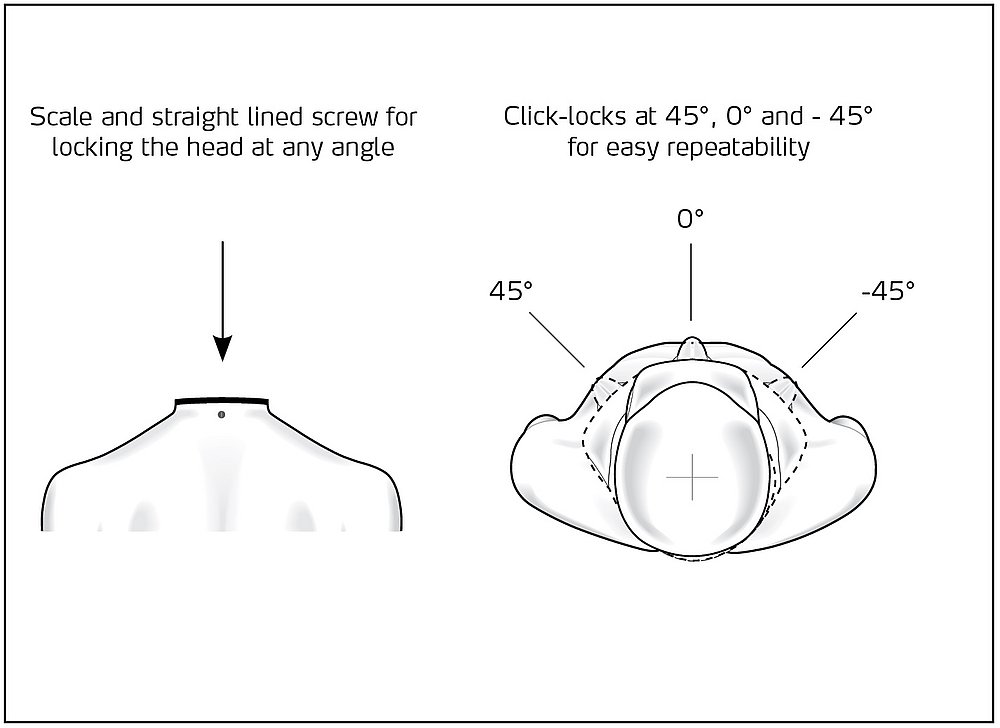

KEMAR 颈部的刻度显示头部角度，可进行重复测量。

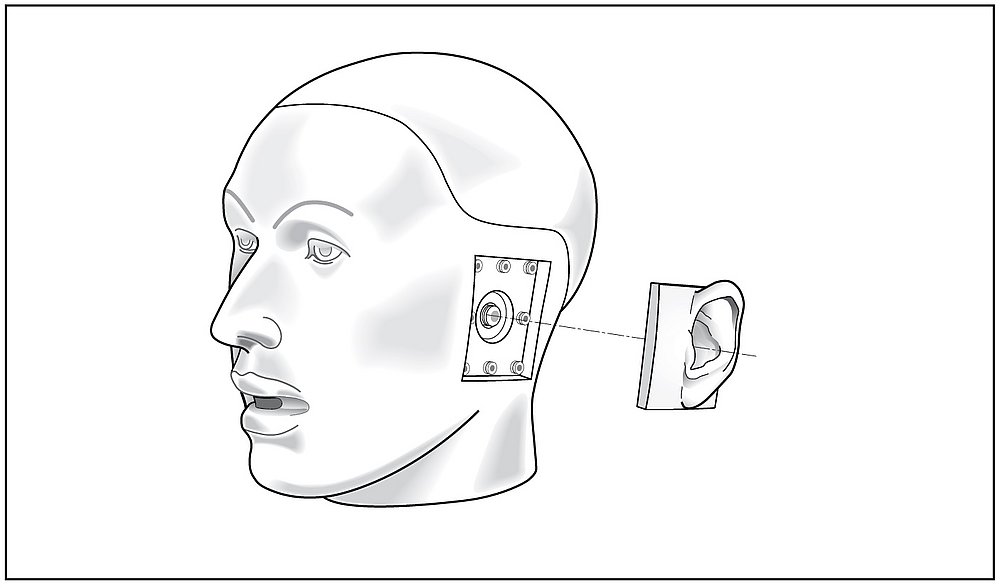

标准耳廓是从外部按压安装的。而人体测量学耳廓除了推入式安装外，还通过两个螺钉从内部固定。

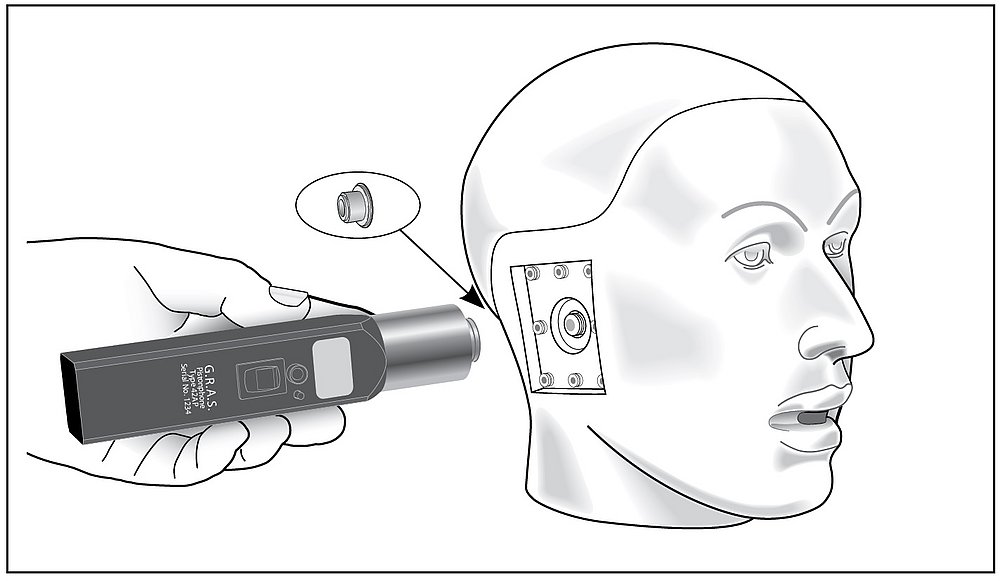

在大多数情况下，无需拆卸仿真耳即可从外部进行校准。

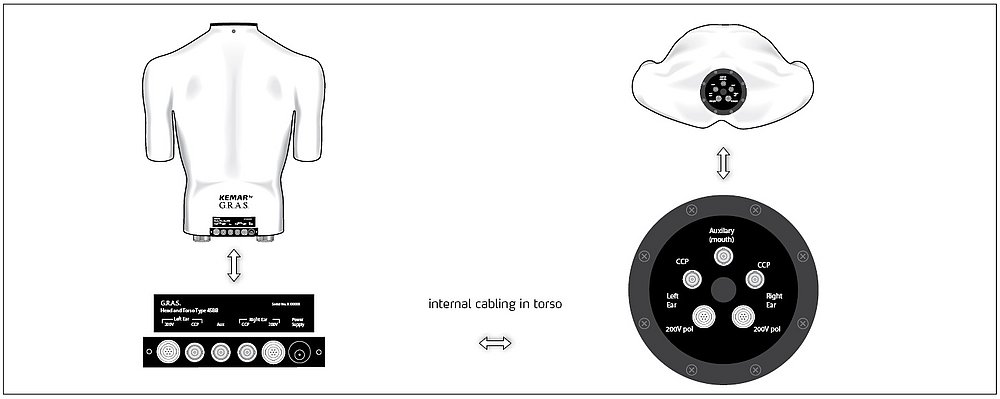

线材和连接

所有内部线缆均在工厂安装。用于连接仿真耳或传声器的插座位于颈部上方，连接仪器的插座位于背部下方，方便使用。

安装选项

KEMAR 随附两个三脚架适配器，一个用于带 3/8 ”螺纹的三脚架，另一个用于 ø35 毫米扬声器支架。

典型应用和用途

可多重配置的测试工具

45BC KEMAR 头和躯干（未配置版本）是一款没有任何特定应用附件的 KEMAR。因此，这种 KEMAR 适用于希望重复使用已有配件的客户。但未配置版本 KEMAR 也是所有配置版 45BC KEMAR 的核心。

针对具体应用的主要配件有

• 60318-4 仿真耳，包括外极化和预极化仿真耳

• 低底噪仿真耳，外部极化

• ½ 英寸或 ¼ 英寸传声器，外极化和预极化

• 根据实际配置选择的前置放大器

• 钢制直耳道和锥形耳道扩展器

• 直耳道和锥形耳道扩展器，由 POM 制成

• 12 个不同的标准耳廓，有大有小，有软有硬，有直的也有 VA 型的

• 2 个人体测量耳廓，配有人体测量学耳廓和耳道。

• 带有内置功率放大器的嘴模拟器。

有了这些附件，KEMAR 可配置为各种标准和特殊应用，使其成为当今现场人体测量测试中用途最广的人体模型。
KEMAR 广泛应用于全球各行各业，是在以下进行原位拟人化测试的领域的公认行业标准：

• 助听器测试

• 耳部和耳机测试

• 录音和音质评估

• 耳机和电话测试

• 主动降噪系统测试

有多种带人工嘴的预配置 KEMAR 可供选择。每种配置都针对特定应用进行了优化，包括传感器、前置放大器、耳廓模拟器以及电缆和附件。它们作为完整的开箱即用系统，在交付时已组装、测试和校准完毕。它们是：

耳麦测试

耳麦测试有 6 种不同的配置可供选择。

用于耳麦测试的 45BC-1 和 2

为测试配备 60318-4 仿真耳和标准耳廓的耳机，可提供 LEMO 版本和 CCP 版本。它们配有 60318-4 仿真耳和 55 Shore OO 的大耳廓。这两种配置用于根据相关标准进行测试。

GRAS 45BC-1 KEMAR for Headset Test, 2-Ch LEMO

GRAS 45BC-2 KEMAR for Headset Test, 2-Ch CCP

45BC-9 和 10 用于人体测量学耳廓的耳机测试

对于使用人体测量学耳廓的耳机测试，有两种配置可供选择：60318-4 仿真耳和人体测量学耳廓。在测试插入式传感器和耳垫式耳机时，人工耳廓与标准耳廓相比具有许多优势。使用人工耳廓，在测试入耳式设备时，您可以获得更好的贴合度、密封性和可重复性，而在测试超耳式和环耳式设备时，则可以获得更真实的可折叠性。

GRAS 45BC-9 KEMAR with Mouth Simulator and Anthropometric Pinnae for Headset Test, 2-Ch LEMO

GRAS 45BC-10 KEMAR with Mouth Simulator and Anthropometric Pinnae for Headset Test, 2-Ch CCP

用于低底噪耳机测试的 45BC-11 和 12

对于耳和耳机的低底噪测试，有低底噪仿真耳系统和人体测量学耳廓两种配置可供选择，分别用于单通道和双通道测试。仿真耳的特殊低底噪版本与人体测量学耳廓相结合，在贴合度、准确性和可重复性方面都有重大改进。此外，在测试插入式耳机和耳机时，低频和高频性能也得到了改善。这种 KEMAR 还可以在人类听力阈值或低于人类听力阈值的情况下进行测试。低底噪人工耳只有 LEMO 版本。

GRAS 45BC-11 KEMAR with Mouth Simulator and Anthropometric Pinnae for Low-noise Headset Test, 1-Ch LEMO

GRAS 45BC-12 KEMAR with Mouth Simulator and Anthropometric Pinnae for Low-noise Headset Test, 2-Ch LEMO

用于耳麦高频测试的 45BC-13 和 14

为测试耳机，可使用配有高频仿真耳和 35 Shore OO 人体测量学耳廓的 KEMAR。高频仿真耳可将有用频率范围扩展到 20 kHz。有 LEMO 和 CCP 两种版本。人工耳廓在测试人体测量形状的插入式耳机和耳机时具有更好的贴合度和可重复性。点击此处了解更多信息：

GRAS 45BC-13 KEMAR for High-Frequency Test of Headsets, 2-Ch LEMO

GRAS 45BC-14 KEMAR for High-Frequency Test of Headsets, 2-Ch CCP

用于耳麦高保真测试的 45BC-15 和 16

用于测试耳麦的 KEMAR 配置有高分辨率仿真耳和人工耳廓 35 Shore OO。高分辨率仿真耳可将有用的频率范围扩展到 50 kHz。有 LEMO 和 CCP 两种版本。人工耳廓在测试人体测量形状的插入式耳机和耳机时具有更好的贴合度和可重复性。点击此处了解更多信息：

GRAS 45BC-15 KEMAR for High-Frequency Test of Headsets, 2-Ch LEMO

GRAS 45BC-16 KEMAR for High-Frequency Test of Headsets, 2-Ch CCP

电话测试

对于电话测试，45EA 手机定位系统有两种配置可供选择。这样就可以对移动电话和传统手机进行非常逼真的现场测量。

GRAS 45BC-3 KEMAR for Telephone Test, 1-Ch LEMO

GRAS 45BC-4 KEMAR for Telephone Test, 1-Ch CCP

不带人工嘴的 KEMAR

45BB KEMAR 是一款不带人工嘴的 KEMAR。KEMAR 有 16 种不同的配置可供选择。点此了解更多

性能和质保

KEMAR 由我们标准产品组合中的组件构成，所有部件均采用优质材料及品牌部件精心选配加工，以确保其具备终身稳定的卓越性能。基于这种严苛的工艺标准，我们为此产品提供为期 2 年的材料与工艺质量保证。
例外情况：KEMAR 中包含的传声器适用我们正常的 5 年保修期政策。线材的保修期为 6 个月。

标配

选配

外极化仿真耳和传声器用电源模块

预极化仿真耳和传声器用电源模块

仿真耳校准设备

人工耳廓

Ear Mould Simulators

耳道延长件和传声器固定套件 (kits with 2 pcs and O-rings)

KEMAR 助听器双耳测试改装套件

延长线缆

航空箱

Simulation Model of KEMAR

KEMAR 支架

其它

GRAS Sound & Vibration 保留更改规格和配件的权利，恕不另行通知。
