GRAS 46BL-1 1/4" CCP 压力标准麦克风装置, 高灵敏度
行业领先者--GRAS 46BL 具有最低的 ¼″ 本底噪声周期
为什么需要进行高频测量？
电信、音频、个人电脑和平板电脑对声学质量的要求不断提高，生产公差不断趋于严格，测试频率也越来越高。较小传声器的物理特性不仅使其成为满足这些要求并且最大限度地减少生产线上测量数据误差的绝佳解决方案，而且它们更容易放置在生产线上，在生产线上占地面积小是至关重要的——较小的传声器可以安装在较小的测试装置中。
越小越好吗？
没有一种神奇的传声器能够完美地适用于所有可能的测量场景，但 ¼″ 传声器的实际物理尺寸却能带来许多好处。与尺寸相关的特性 不仅能减少振膜上的压力积聚效应，还能在声波入射角不是 0° 时显著减少误差，并能在更高频率范围和压力水平下进行测量。此外，在考虑到实际情况以及在有许多反射和干扰的地方进行测量时（如舱内），¼″ 传声器的物理优势可以大大提高精度并简化数据的后期处理。例如，在 20 kHz 频率下，½″ 自由声场 (FF) 传声器对 90° 入射波的声功率表示不足约 10 dB，而¼″ 自由声场传声器仅表示不足约 3 dB。这样，在入射角度随机的环境中，就能获得更准确的数据。
优势一览
-
降低入射角的影响。
-
非常适用于高频测量。
-
占地面积极小，便于在生产线上安装。
-
小振膜使测试微型传声器，如 MEMS，成为可能。
-
由于体积小，对测量环境的影响较小。
-
高灵敏度、压力和自由场的业界最低噪音。
-
可进行极限声压级测量。
-
具有竞争力的定价。
Freq range: 4 Hz to 20 kHz
Dyn range: 24 dB(A) to 146 dB
Sensitivity: 20 mV/Pa
46BL-1是一个高灵敏度、低噪音1/4“CCP电容式麦克风装置，带有后部通风。
Technology
GRAS 46BL-1 CCP 压力标准传声器套装，高灵敏度
通过与客户的密切合作，我们深知数据安全的重要性，因为与不合适和不可靠的传感器相关的成本可能会决定您的项目是否成功。
GRAS 46BL-1 是 GRAS 46BL 的升级版。关于在现有装置中安装或替换 GRAS 46BL 的物理因素，46BL-1 在性能、尺寸和价格方面完全匹配；不过，46BL-1 的本底噪声稍低，相位偏移 180°。
对于我们的用户来说，数据安全直接转化为对传声器选择更容易、系统配置更简单以及减少测量误差的要求。为了满足这些要求，我们发明了传声器套件概念。它简单、可靠、坚固，由传声器盒和前置放大器组合而成，作为一个单元进行校准。这就消除了误差，因为只需考虑一个灵敏度值，而且消除了污染接口的风险。再加上我们独一无二、久经考验的设计，您就拥有了当今业内最可靠的测量传声器套件。
典型应用和用途
46BL-1 非常适合对便携式通信设备（如手机、笔记本电脑、平板电脑、GPS 接收器和使用微型扬声器的类似设备）进行生产线测试。
它还非常适合需要高灵敏度和低噪音的一般声学测量。特别是，由于小型传声器的特性 (访问博客文章了解更多信息), 46BL-1 在舱内测试和测量方面表现出色，符合音频工程学会 (AES) 对信息娱乐系统评估的建议。
车内声学测量
AES 汽车音响技术委员会 [TC-AA] 在 2023 年的一份白皮书中为车内声学测量制定了一些非常有用的指导原则。
RA0399 支架是专为满足白皮书中的规格要求而设计的，它与 GRAS 46BC 高灵敏传声器（或高灵敏压力传声器 46BL-1）组合在一起，可满足白皮书中的全部测试要求。
根据本说明书中的 EAS 白皮书，您可以了解 RA0399 阵列的更多信息
关于温度范围，请参阅技术规格。如果需要在较高温度下进行测量，可使用 GRAS 探针传声器，其中传声器和前置放大器可与热源隔离。
注意：
-
为了达到最佳性能，46BL-1 在开始测量前必须通电至少两分钟。
-
与其他 CCP 传声器不同，46BL-1 振膜上的正压力会产生负输出电压。
兼容性
为了达到规定的性能，GRAS 46BL-1 传声器套件需要一个能提供 4 mA 和 24 V 无负载 CCP 电压电源的恒流输入模块。如果恒流供电较低，驱动长电缆的能力就会降低，从而降低上限频率。如果电压供应较低，则会影响上限动态范围。
传声器套件的终端是一个 10/32 μdot 母连接器。各种类型和长度的即用同轴电缆组件既有标准长度，也有定制长度。
46BL-1 符合 IEEE 1451.4 TEDS v. 1.0 标准。如果您的测量平台支持传感器电子数据表，您就可以读写属性和校准数据等数据。
校准
46BL-1 的振膜直径略大于 ¼″ 传声器的标准直径。这不会影响灵敏度校准，但使用静电激励器进行频率校准时，需要使用 RA0236 适配器。
系统验证
TEDS 的功能对于确定哪个传声器连接到哪个输入通道非常有用。但是，它不能检查传声器是否符合规格。因此，为了对测量设置进行日常验证和检查，我们建议使用 GRAS 42AG 声音校准器之类的声源。
在实验室进行灵敏度校准时，我们建议使用参考声源，如 GRAS 42AP 智能活塞发声器。
校准
出厂时，所有 GRAS 传声器都已在受控实验室环境中使用可追踪校准设备进行了校准。根据使用情况、测量环境和内部质量控制程序，我们建议传声器至少每年重新校准一次。
我们提供两种校准作为可选的售后服务： GRAS 可追溯校准和 GRAS 认可校准。
GRAS 可追溯校准是由训练有素的人员在受控条件下根据既定程序和标准执行的可追溯校准。这与所有 GRAS 传声器都要经过的严格校准相同，是我们质量保证不可或缺的一部分。
如果您希望交付的新传声器组带有认可校准，而不是默认的出厂校准，请在订购时说明。
如果您希望交付的新传声器组带有认可校准，而不是默认的出厂校准，请在订购时说明。
点此了解更多 gras/calib.
质量和保修
GRAS 传声器套件由我们久经考验的标准产品组合中的部件组成，全部采用优质材料和品牌部件制造，这些材料和部件都经过精挑细选和加工，以确保终身稳定和坚固耐用。
所有部件均在丹麦工厂由技术熟练的专业操作人员在经过验证的无尘室环境中制造和组装。传声器振膜、主体和独特的保护栅均由高级不锈钢制成，使传声器组能够抵御物理损坏以及侵蚀性空气或气体造成的腐蚀。
这与强制镀金传声器端一起，保证了连接的高度可靠性。由于质量上乘，我们对材料和工艺缺陷的保修期为五年。
服务
如果您不小心损坏了 GRAS 传声器上的隔膜，我们在大多数情况下都能以非常合理的价格和较短的周转时间进行更换。这不仅能保护您的投资，还能满足您的质量保证要求，因为您不必担心新的序列号等问题。
Specifications
Influence of humidity | dB | <0.1 |

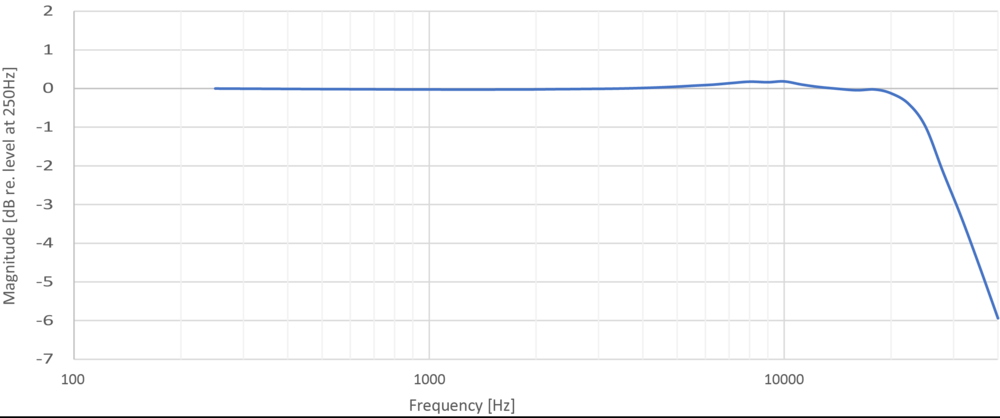

Typical frequency response (without protection grid)
Free-field corrections for different angles of incidence with grid
GRAS 46BL-1 self noise
GRAS Sound & Vibration reserves the right to change specifications and accessories without notice.

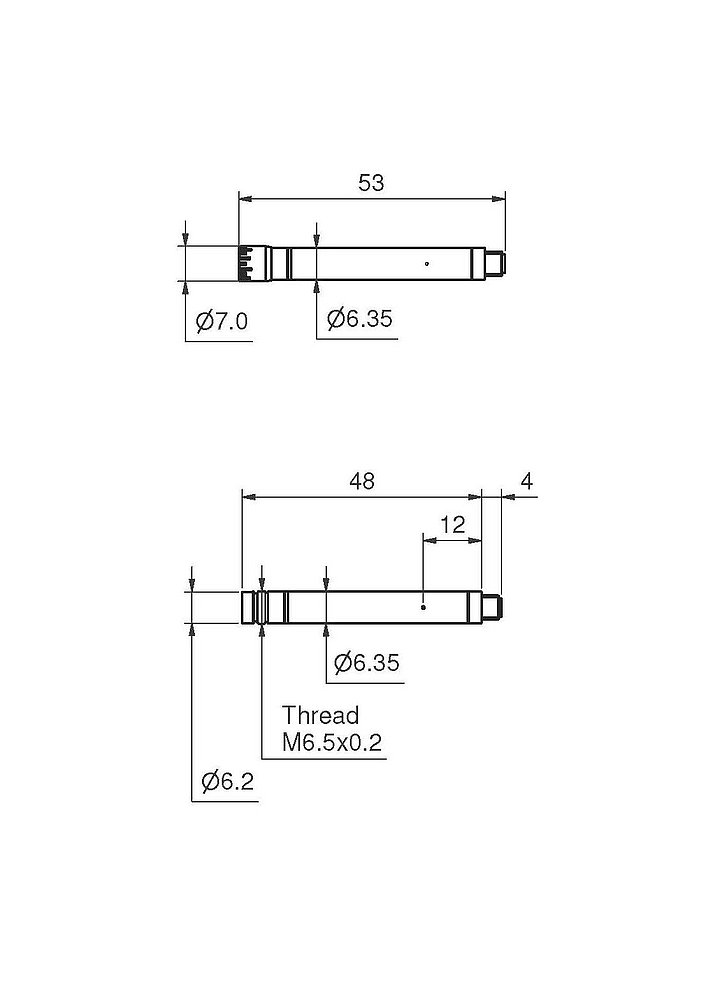

Dimensions
Ordering info
Optional items
| GRAS AA0070 | 3 m Microdot - BNC Cable |
GRAS AA0071 | 5 m Microdot - BNC Cable |
| GRAS AA0072 | 10 m Microdot - BNC Cable |
| GRAS AL0029 | ¼″ Microphone Holder, POM |
| GRAS AL0013 | ¼″ Microphone Holder, Stainless Steel |
| GRAS AL0005 | Swivel head |
| GRAS AL0006 | Tripod |
| GRAS AM0071 | Windscreen for 1/4" Microphones |
| GRAS 12BA, BB, and BE | 1-, 4- and 2-channel CCP Power Modules |
| GRAS 42AG | Multifunction Sound Calibrator, Class 1 |
| GRAS 42AP | Intelligent Pistonphone, Class 0 |
GRAS RA0236 | Adapter for frequency calibration of 46BC and 46BL-1 |
GRAS CA0029 | Traceable Calibration of Microphone Set |
GRAS CA2301 | Accredited Calibration of Microphone Set |
GRAS Sound & Vibration reserves the right to change specifications and accessories without notice.
