GRAS 26AA 1/4" 前置放大器装置，带集成线材，用于声强探头

频率范围：2.5 Hz - 200 kHz
噪声：1.8 µV
增益：-0.29 dB
特殊功能：用于带 4 针 LEMO 接头的 GRAS 声强探头手柄

用于声强探头的 1/4" 前置放大器装置（带集成线材）是由两个小巧坚固的单元组成，专为使用电容传声器进行声学测量而优化。该装置具有极低的本底噪声级、宽广的动态范围以及从低于 2 Hz 到高于 200 kHz 的频率响应。

Technology

设计

所有 GRAS 传声器前置放大器均基于一块具有极高输入阻抗的小型陶瓷厚膜基板。该陶瓷基板由一个保护环屏蔽，以最大限度地减小杂散电容和颤噪干扰的影响。外壳由不锈钢制成，以实现最大的强度和耐用性。由于内部功耗产生的热量，这款前置放大器的小巧尺寸确保了在潮湿环境下的可靠运行。

动态范围

26AA 可使用单边和双边电源。电源范围可在 28 - 120 VDC（单边）或 ±14 - ±60 VDC（双边）之间变化。当使用高供电电压（120 VDC 或 ±60 VDC）时，动态范围超过 140 dB。

噪声

26AA 的电路构建在陶瓷基板上，并选用低噪声组件以获得极低的本底噪声。其电气本底噪声非常低，以至于系统噪声主要由传声器拾音头的热噪声决定。

频率响应

26AA 前置放大器的低频截止频率主要由前置放大器的输入阻抗和传声器拾音头的电容决定。20, 6.5 和 3 pF 的电容量分别等于典型的

Specifications

Frequency range (±0.2 dB) with 18 pF microphone dummy
Hz
2.5 to 200 k
Slew rate
V/µs
20
Output impedance
Ω
75
Output Voltage Swing, max. @ ±14V/+28V power supply
Vp
12
Output Voltage Swing, max. @ ±60V/+120V power supply
Vp
50
Noise (A-Weighted) max.
µV
2.5
Noise (A-Weighted) typ.
µV
1.8
Noise (Linear 20 Hz – 20 kHz) max.
µV
6
Noise (Linear 20 Hz – 20 kHz) typ.
µV
3.5
Gain
dB
-0.29
Power supply, single
V
28 to 120
Power supply, balanced
V
±14 to ±60
DC-offset, min., single suppy
V
0.5 x Vs - 1
DC-offset, max., single suppy
V
0.5 x Vs + 4
DC-offset, balanced supply
V
-1 to 4
Temperature range, operation
°C / °F
-30 to 70 / -22 to 158
Temperature range, storage
°C / °F
-40 to 85 / -40 to 185
Humidity range non condensing
% RH
0 to 95
Connector type
4-pin LEMO (FGG.0B.304)
CE/RoHS compliant/WEEE registered
Yes / Yes, Yes
Weight
g / oz
22.0 / 0.78

条件：23 °C 环境温度，±60V/+120V 电源，18 pF 仿真传声器，3 m 输出线材。

GRAS Sound & Vibration 保留更改规格和配件的权利，恕不另行通知。

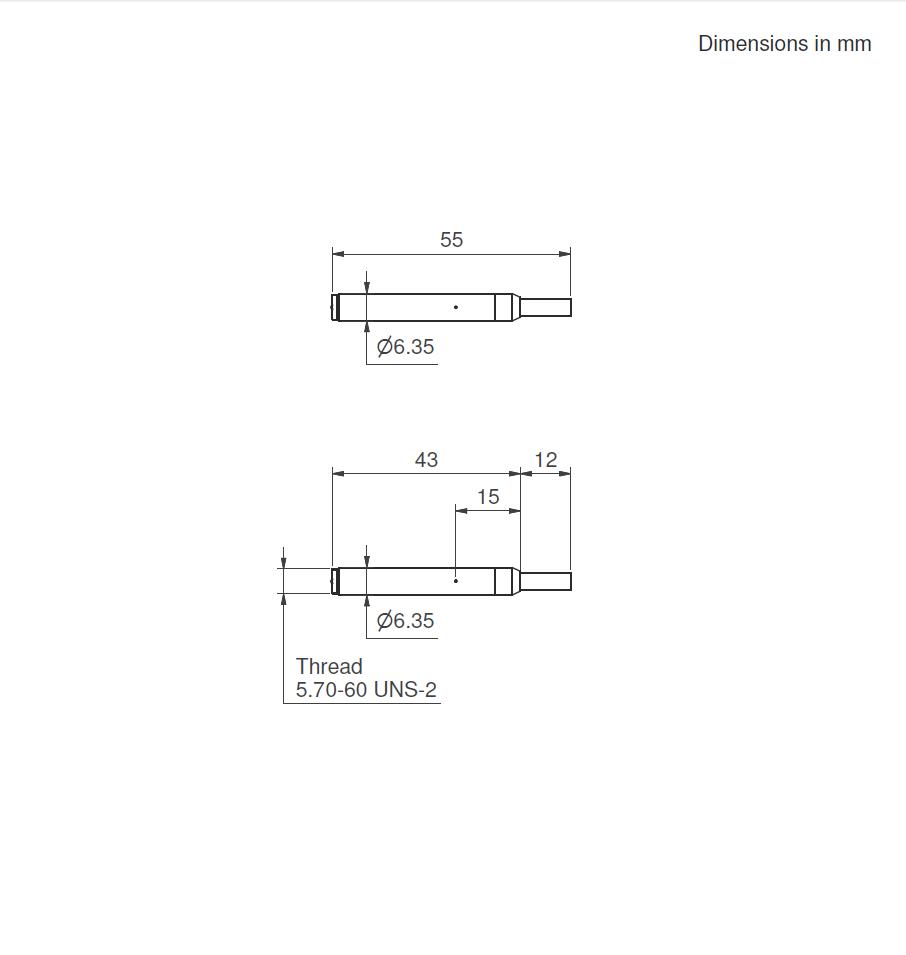

Dimensions
